ТН-КРОВЛЯ Гарант Индукция

Система неэксплуатируемой крыши по стальному профилированному настилу с кровельным ковром из полимерной мембраны и утеплителем из пенополиизоцианурата с механическим креплением к основанию при помощи индукционной системы сварки

Высокая скорость монтажа
Высокая стойкость к динамическим нагрузкам
Малый вес кровельного пирога благодаря уникальной теплопроводности материала PIR ТехноНИКОЛЬ
Высокая стойкость к ветровой нагрузке
Долгий безремонтный срок службы
Cертифицированный класс пожарной опасности К0(15)

Описание

Индукционная система крепления состоит из специальных металлических тарелок с полимерным покрытием, полиамидных телескопических крепежей Ø24 мм и кровельных сверлоконечных саморезов Ø4,8 мм. Для крепления теплоизоляционных плит LOGICPIR PROF Ф/Ф применяются металлические тарелки с ПВХ покрытием. Далее к этим же тарелкам осуществляется крепление ПВХ мембраны при помощи аппарата для индукционной сварки. В результате индукционного нагрева мембрана прочно приваривается к полимерному покрытию металлической тарелки, при этом, прочность сварного соединения превышает прочность самой мембраны.

Такой способ крепления увеличивает скорость монтажа, позволяет использовать рулоны максимальной ширины во всех ветровых зонах на кровле и равномерно распределить ветровую нагрузку на кровельный ковёр, при этом, снизив количество крепежа на квадратный метр. Количество крепежей и схема их установки определяются согласно ветровому расчёту. В зависимости от условий эксплуатации, типа объекта, условия влажности в помещении, может быть выбран определенный вид пароизоляционного материала:

- пароизоляционная пленка ТехноНИКОЛЬ, обладающая достаточными пароизоляционными свойствами для использования на объектах с сухим и нормальным влажностным режимом;

- алюминизированная пароизоляционная мембрана Паробарьер С (А500 или Ф1000), обладающая высокими пароизоляционными свойствами. Применяется на объектах с любым влажностным режимом. Рекомендуется для объектов с влажным и мокрым режимом. Пароизоляционные материалы должны быть уложены внахлест и проклеены между собой.

В качестве теплоизоляции применены теплоизоляционные плиты на основе жесткого пенополиизоцианурата LOGICPIR PROF Ф/Ф, имеющие группу горючести Г1. За счет низкой теплопроводности теплоизоляции толщина и общий вес системы значительно меньше, чем при использовании традиционных утеплителей. Высокая прочность и стойкость плит LOGICPIR PROF к сосредоточенным нагрузкам повышает межремонтный срок службы кровли.

Кровельный ковер выполнен из полимерной мембраны LOGICROOF V-RP 1,5 мм, которая имеет высокие противопожарные характеристики – Г2, РП1 и В2, что позволяет получить группу пожарной опасности кровли КП0 и применять систему ТНКРОВЛЯ Гарант Индукция без ограничений по площади кровли.

Кровельная конструкция имеет подтверждённый класс пожарной опасности К0(15) и предел огнестойкости RE 15. В случае использования слоя огнезащиты из каменной ваты ТехноНИКОЛЬ, закреплённого по нижнему поясу профилированных листов, конструкция будет иметь класс пожарной опасности К0(30) и предел огнестойкости RE 30.

Область применения

Систему ТН-КРОВЛЯ Гарант Индукция применяют в жилых, общественных, производственных, складских и сельскохозяйственных зданиях c повышенными нагрузками, возникающими при производстве работ по обслуживанию кровли (в том числе чистке снега), а также при осмотре и обслуживании размещенного на крыше оборудования. Индукционная система крепления применяется в любых климатических зонах, особенно на объектах, расположенных на местности, относящейся к типу А (побережье, открытое поле) или в регионах с высокой ветровой нагрузкой, а также на высотных зданиях. Может применяться при капитальном ремонте крыши с заменой всех слоев изоляции.

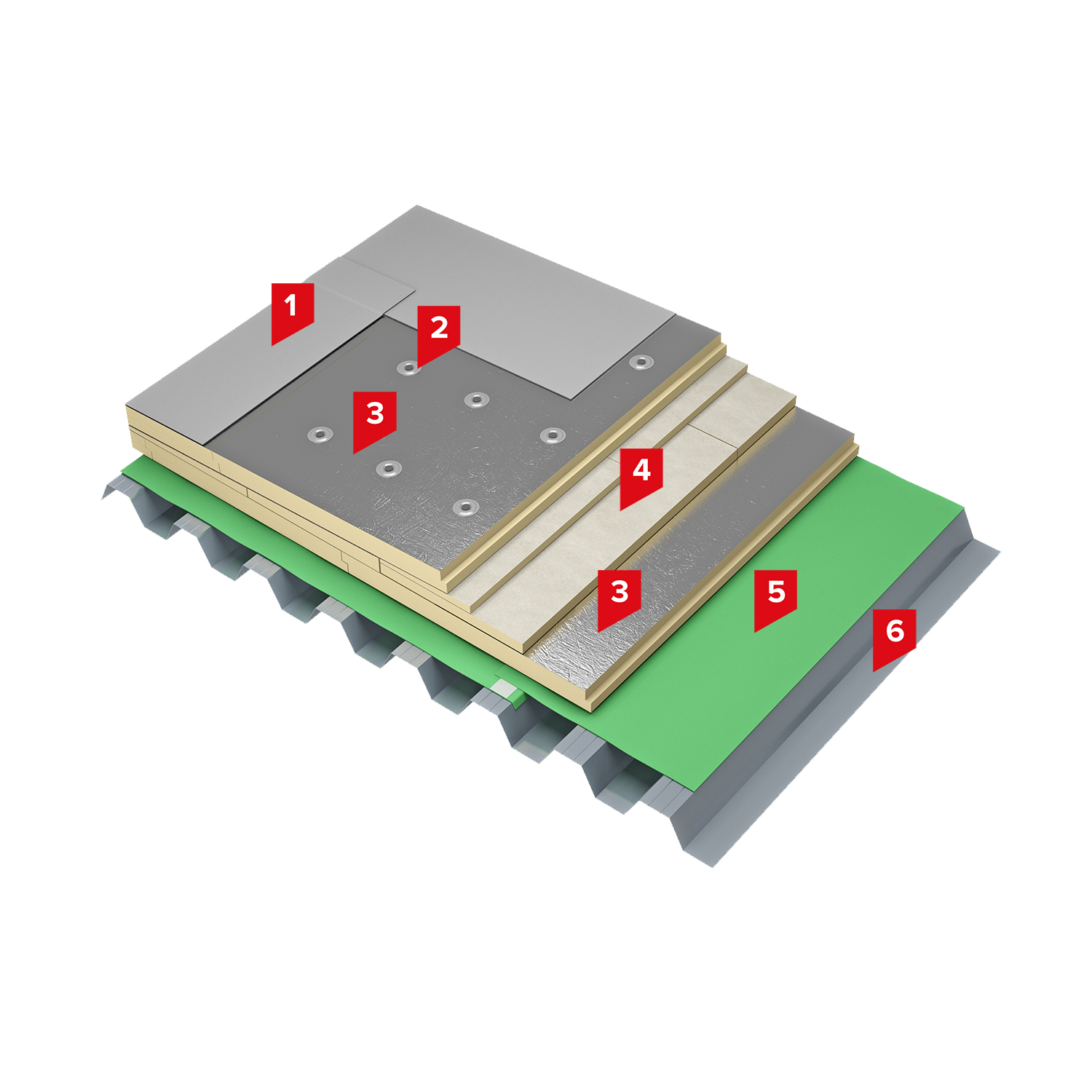

Состав системы

Номер	Наименование слоя	Номер техлиста	Ед. изм.	Размер, упаковка	Расход на м²
1***	Полимерная мембрана LOGICROOF V-RP 1,5 мм, СТО 72746455-3.4.1-2013	2.01	м²	рулоны, площадь 42 м2 2,1 м х 20 м	согласно расчёту
2	Крепёжные элементы для индукционной системы крепления	7.46	шт.	металлическтие тарелки: коробка 400 шт.; телескопический крепеж: коробка 350-1100 шт.	согласно расчёту
3	Плиты теплоизоляционные LOGICPIR PROF Ф/Ф, СТО 72746455-3.8.1-2017	8.01	м³	плиты размером 2400х1200х30-150 мм с шагом 10 мм	согласно расчёту
4**	Плиты теплоизоляционные клиновидные LOGICPIR SLOPE, СТО 72746455-3.8.1-2017	8.02	м³	плиты размером 1200х600х10-30/30-50/10- 50/50-90/40,80 мм	согласно расчёту
5*	Пароизоляционная плёнка ТехноНИКОЛЬ, ТУ 5774-001-96067115-2012	7.53	м²	рулоны ШхД: 3,0 м х 100 м	1,1
6	Стальной оцинкованный профилированный лист	-	-	-	-

*Альтернативные материалы: Паробарьер С (А500 или Ф1000).

** Альтернативные материалы: изделия из каменной ваты ТЕХНОРУФ Н ПРОФ КЛИН 1,7% (для формирования контруклона ТЕХНОРУФ Н ПРОФ КЛИН 4,2%), плиты теплоизоляционные из экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON PROF SLOPE.

*** Альтернативные материалы: ELVATOP V-RP, LOGICROOF V-RP ARCTIC, LOGICROOF V-RP FR, LOGICROOF PRO V-RP, LOGICROOF PRO V-RP FR, ECOPLAST V-RP, ECOPLAST V-RP Siberia, SINTOPLAN RT, SINTOFOIL RT.

Гарантия на систему

Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ Гарант Индукция составляет 10 лет в случае применения полимерной мембраны толщиной 1,2 мм и 15 лет в случае применения мембраны толщиной 1,5 мм и выше. Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техническом листе, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.

Производство работ

Согласно «Руководству по проектированию и устройству кровель из полимерных мембран», Москва, 2019 г., «Инструкции по монтажу однослойной кровли из полимерной мембраны», Москва, 2020 г. и СТО 72746455-4.1.1-2020 «Изоляционные системы ТехноНИКОЛЬ. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Материалы для проектирования и правила монтажа».
