ТН-КРОВЛЯ Балласт PIR

Система неэксплуатируемой балластной крыши по бетонному основанию с кровельным ковром из полимерной мембраны с использованием теплоизоляционных плит из пенополиизоцианурата (PIR)

Высокая скорость монтажа
Защита кровельного ковра от механических повреждений
Большой срок службы кровельной системы
Высокая стойкость к динамическим нагрузкам
Высокое сопротивление ветровым нагрузкам
Защита кровельного ковра от ультрафиолетового излучения
Энергоэффективность благодаря уникальной теплопроводности плит LOGICPIR 0,022 Вт/м•ºК
Отсутствие механического крепления
Повышенная атмосферостойкост

Описание

В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Технобарьер. Технобарьер надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа. Гибкость материала до минус 20 °С делает возможным устройство пароизоляции при отрицательных температурах.

Для теплоизоляции крыши используются плиты на основе высокоэффективного жесткого полимерного утеплителя пенополиизоцианурата LOGICPIR PROF, прочность которого позволяет выдерживать эксплуатационные нагрузки, возникающие в балластной системе. Для формирования основного уклона и контруклонов на крыше применяются клиновидные плиты LOGICPIR SLOPE. В качестве гидроизоляционного слоя используется ПВХ мембрана LOGICROOF V-GR, армированная стеклохолстом, обладающая повышенной устойчивостью на прокол.

Для дополнительной защиты гидроизоляционной ПВХ мембраны от проколов на неё укладывается иглопробивной геотекстиль ТехноНИКОЛЬ развесом не менее 300 г/м2 и только затем балластный слой.

В качестве балласта в системе рекомендуется использовать - гальку окатанную промытую, фракцией 20–40 мм или гранитный щебень, фракцией 20–40 мм.

Преимуществом системы ТН-КРОВЛЯ Балласт PIR является большая защищенность кровельного ковра от механических повреждений и ультрафиолетового излучения. Кровельная конструкция имеет класс пожарной опасности К0 (45) и в зависимости от параметров железобетонной плиты предел огнестойкости REI 30 - REI 90, что позволяет применять систему в качестве покрытий в зданиях и сооружениях любой степени огнестойкости и с любым классом конструктивной пожарной опасности.

Область применения

Система ТН-КРОВЛЯ Балласт PIR применяется для устройства балластных крыш по традиционной схеме (гидроизоляция поверх теплоизоляции) на жилых и общественных зданиях, и сооружениях с разными уровнями крыш и большой площадью кровли. Может применяться при капитальном ремонте крыши с заменой всех слоев изоляции.

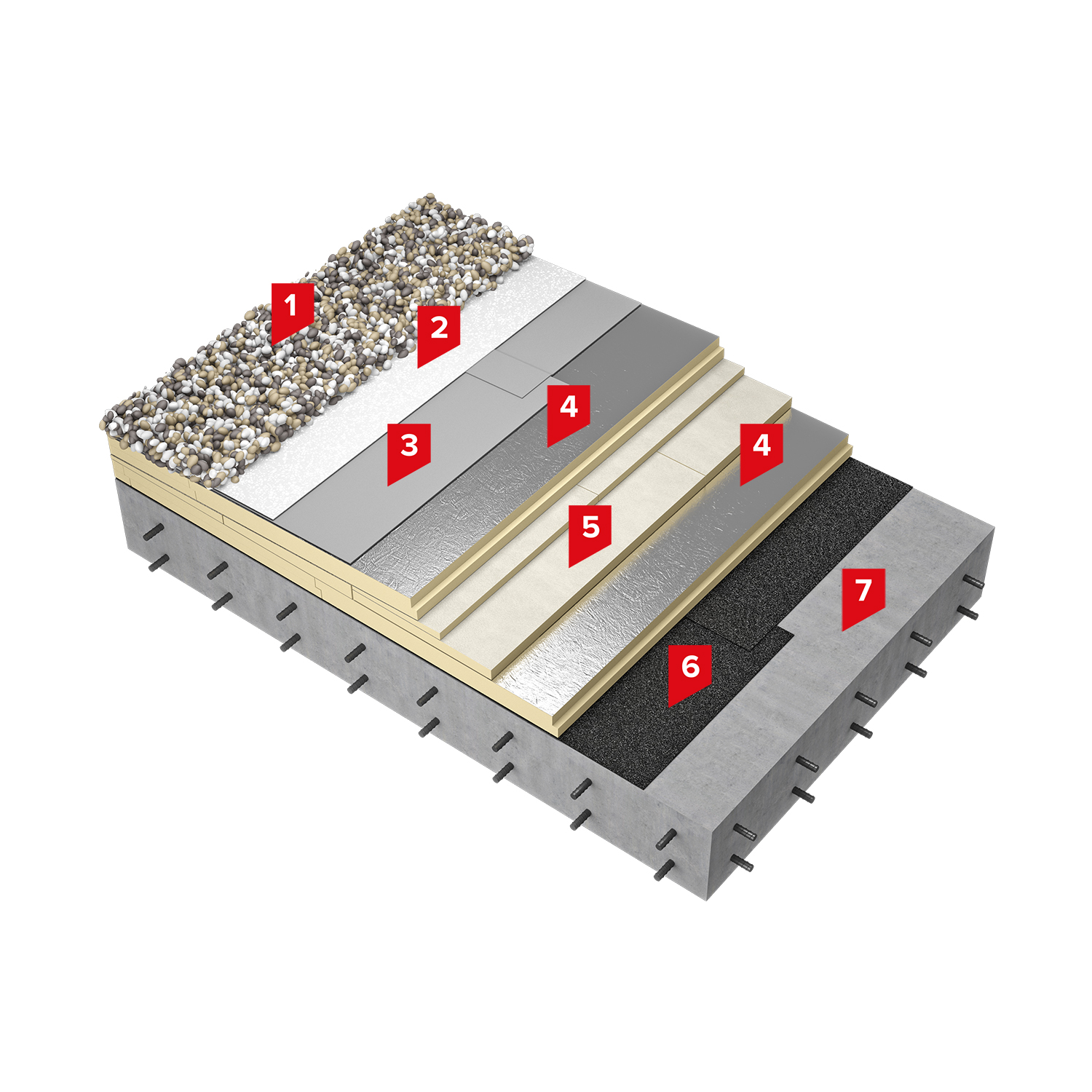

Состав системы

Номер	Наименование слоя	Номер техлиста	Ед. изм.	Размер, упаковка	Расход на м²
1	Балласт, фракцией 20-40 мм	-	-	-	-
2*	Иглопробивной термообработанный геотекстиль ТехноНИКОЛЬ 300 г/м2	7.05	м²	рулоны, площадь 100 м² 2 м х 50 м	1,1
3**	Полимерная мембрана LOGICROOF V-GR, СТО 72746455-3.4.1-2013	2.01	м²	рулоны, площадь 41 м² 2,05 м х 20 м	1,15
4	Плиты теплоизоляционные LOGICPIR PROF Ф/Ф, СТО 72746455-3.8.1-2017	8.01	м³	плиты размером 2400х1200х 30-150 мм с шагом 10 мм	согласно расчёту
5***	Плиты теплоизоляционные клиновидные LOGICPIR SLOPE, СТО 72746455-3.8.1-2017	8.02	м³	плиты размером 1180х580х40-120 мм, упаковка 0,274м³ (4-20 шт.)	согласно расчёту
6****	Технобарьер, СТО 72746455-3.1.9-2014	1.118	м²	рулоны ширина 1 м х 10 м	1,15
7	Железобетонное основание	-	-	-	-

* Альтернативные материалы: PLANTER geo, PLANTER extra-geo.

** Альтернативные материалы: SINTOFOIL RG.

*** Альтернативные материалы: плиты теплоизоляционные из экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON PROF SLOPE.

**** Альтернативные материалы: Биполь ЭПП, Унифлекс ЭПП, Техноэласт Альфа.

Гарантия на систему

Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ Балласт PIR составляет 10 лет в случае применения полимерной мембраны толщиной 1,2 мм и 15 лет в случае применения мембраны толщиной 1,5 мм и выше. Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техническом листе, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.

Производство работ

Согласно «Руководству по проектированию и устройству кровель из полимерных мембран», Москва, 2019 г., «Инструкции по монтажу однослойной кровли из полимерной мембраны», Москва, 2020 г. и СТО 72746455-4.1.1-2020 «Изоляционные системы ТехноНИКОЛЬ. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Материалы для проектирования и правила монтажа».
