ТН-КРОВЛЯ Смарт PIR

Система не-эксплуатируемой крыши по стальному профилированному настилу с кровельным ковром из полимерной мембраны LOGICROOF и комбинированным утеплением.

Экономически выгодная система
Высокая стойкость к динамическим нагрузкам
Высокая скорость монтажа
Сертифицированный класс пожарной опасности К0(15)

Описание

В качестве пароизоляции по профилированному настилу применяется алюминизированная мембрана Паробарьер С (А500 или Ф1000). Паробарьер С (А500 или Ф1000) обладает высокими пароизоляционными свойствами (в том числе в месте установки крепежа), стоек к механическим воздействиям и выдерживает вес человека. В зависимости от условий эксплуатации, типа объекта, условий влажности в помещении, может быть выбрана определенная марка пароизоляционного материала:

- Паробарьер СА 500 применяют в зданиях с сухим и нормальным влажностными режимами внутренних помещений;

- Паробарьер СФ 1000 применяют в зданиях всех влажностных режимов внутренних помещений, включая влажный и мокрый.

В качестве нижнего теплоизоляционного слоя применяются негорючие плиты из каменной ваты ТЕХНОРУФ Н ПРОФ толщиной не менее 50 мм, что обеспечивает системе высокие противопожарные характеристики. В качестве верхнего слоя теплоизоляции применяется утеплитель на основе жесткого пенополиизоцианурата LOGICPIR PROF Ф/Ф. Плиты теплоизоляционные LOGICPIR PROF Ф/Ф, применяемые в системе, имеют группу горючести Г1. Кровельный ковер выполнен из полимерной мембраны LOGICROOF V-RP 1,5 мм, которая имеет высокие противопожарные характеристики – Г2, РП1 и В2, что позволяет получить группу пожарной опасности кровли КП0 и применять систему ТН-КРОВЛЯ Смарт PIR без ограничений по площади кровли.

Согласно Заключению ФГБУ ВНИИПО МЧС России кровельная конструкция имеет класс пожарной опасности К0(15) и предел огнестойкости RE 15. В случае использования слоя огнезащиты из каменной ваты ТехноНИКОЛЬ, закреплённого по нижнему поясу профилированных листов, конструкция будет иметь класс пожарной опасности К0(30) и предел огнестойкости RE 30.

Область применения

Система ТН-КРОВЛЯ Смарт PIR предназначена для применения на общественных (торгово-развлекательных центрах, спортивных комплексах и т.п.) и промышленных зданиях (складских и логистических центрах и т.п.) c повышенными требованиями к противопожарной защите и повышенными нагрузками, возникающими при производстве работ по обслуживанию кровли (в том числе чистке снега), а также при осмотре и обслуживании размещенного на крыше оборудования. Может применяться при капитальном ремонте крыши с заменой всех слоев изоляции.

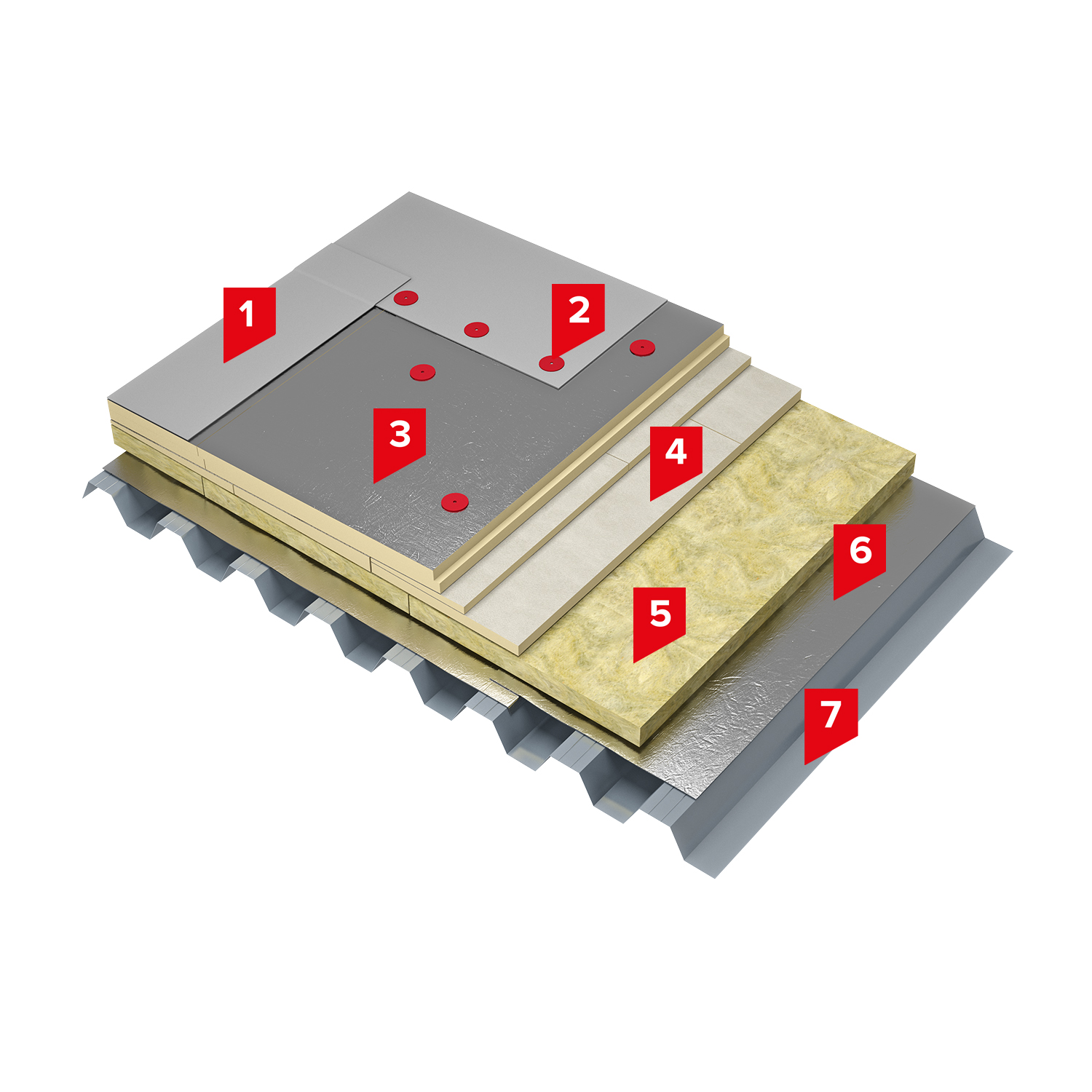

Состав системы

Номер	Наименование слоя	Номер техлиста	Ед. изм.	Размер, упаковка	Расход на м²
1***	Полимерная мембрана LOGICROOF V-RP 1,5 мм, СТО 72746455-3.4.1-2013	2.01	м²	рулоны, площадь 42 м2 2,1 м х 20 м	по расчету
2	Система механического крепления ТехноНИКОЛЬ	7.07	шт.	длина: 20-350 мм коробка: 140-2000 шт.	по расчету
3	Плиты теплоизоляционные LOGICPIR PROF Ф/Ф, СТО 72746455-3.8.1-2017	8.01	м³	плиты размером 2400х1200х30-150 мм с шагом 10 мм	по расчету
4**	Плиты теплоизоляционные клиновидные LOGICPIR SLOPE, СТО 72746455-3.8.1-2017	8.02	м³	плиты размером 1200х600х10-30/30-50/10-50/50- 90/40,80 мм	по расчету
5*	Плиты из каменной ваты ТЕХНОРУФ Н ПРОФ, СТО 72746455-3.2.6-2018	3.191	м³	плиты размером 1200х600х40-250 мм с шагом 10 мм	1,03
6	Паробарьер С (А500 или Ф1000), СТО 72746455-3.1.9-2014	1.63	м²	рулоны ШхД: 1-1,08 м х 50/30 м	1,1
7	Стальной оцинкованный профилированный лист	-	-	-	-

* Альтернативные материалы: плиты из каменной ваты ТЕХНОРУФ Н ОПТИМА (при толщине от 80 мм).

** Альтернативные материалы: плиты теплоизоляционные из экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON PROF SLOPE, изделия из каменной ваты ТЕХНОРУФ Н ПРОФ КЛИН 1,7% (для формирования контруклона ТЕХНОРУФ Н ПРОФ КЛИН 4,2 %).

*** Альтернативные материалы: ELVATOP V-RP, LOGICROOF V-RP ARCTIC, LOGICROOF V-RP FR, LOGICROOF PRO V-RP, LOGICROOF PRO V-RP FR, ECOPLAST V-RP, ECOPLAST V-RP Siberia, SINTOPLAN RT, SINTOFOIL RT.

Гарантия на систему

Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ Смарт PIR составляет 10 лет в случае применения полимерной мембраны толщиной 1,2 мм и 15 лет в случае применения мембраны толщиной 1,5 мм и выше. Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техническом листе, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.

Производство работ

Согласно «Руководству по проектированию и устройству кровель из полимерных мембран», Москва, 2019 г., «Инструкции по монтажу однослойной кровли из полимерной мембраны», Москва, 2020 г. и СТО 72746455-4.1.1-2020 «Изоляционные системы ТехноНИКОЛЬ. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Материалы для проектирования и правила монтажа».
